CSD-BSX-S120手持式背散射检查仪

订购/咨询热线:400-8300-097

在当前的安检和排爆工作中,X射线检测已经成为检测可疑物情况的主要手段。但一般X射线检测需要在被检物体两端分别布置发光源和探测器,布置复杂,只能检测地面物体,无法检测靠墙或悬空等位置的物体。同时,透射检测的X射线对低密度有机物(炸药、毒品)不敏感。为此,单面成像的背散射技术成为解决以上问题的重要手段。    我公司凭借雄厚射线产品研发实力,自主研发了手持式背散射检查仪,拥有相关发明专利。单面检测,图像质量达到国际先进水平。可以有效检查一些普通X射线机难以检查的地方,如靠墙物体、家具、墙体、汽车车门和轮胎等。

 背散

一、设备特点:

1)使用先进的背散射成像技术:手持背散射成像仪是利用散射探测原理及利用康普顿散射理论,X射线遇到不同物质会发生不同的散射,X射线遇到低原子序数物时,散射较强;遇到高原子序数物质时,散射相对较弱。手持背散射成像仪可用于包裹,汽车夹层、邮件等物品的安全检测,对有机物特别是低原子序数的样品比较敏感,比如毒品和爆炸物成像效果显著。背散射技术是指使用低能量X射线照射被检物体一点,探测器收集散射回的射线获知此点的信息。X射线机通过飞点扫描系统,使射线投射点扫描整个物体,从而得到整个物体的图像。背散射检测因为X光机和探测器布置在同一侧,因此设备结构紧凑,布置方便,可以检测靠墙或较厚物体,弥补了普通透射式X射线检测的缺陷。

2)集成度高,操作简单,单人即可操作:    设备检测和控制部分一体化设计。控制部分为8寸平板电脑,使用时打开软件图像采集功能,手持设备对准需要检测的物体,双手握紧把手,并按下把手上采集按钮即可工作。

拥有双激光定位功能,方便快速确定扫描位置。

单人即可完成所有检测工作。显示屏也可以取下作为控制用平板电脑单独使用。

操作时,操作人员即可在平板电脑上看到仪器正对区域内部结构图像。手持设备对需要检测的区域进行扫描,就可即时看到扫描图像。可在任意方向和角度对物体检测,无检测死角和盲区。

3)图像质量好,可轻松分辨有机物无机物:    X射线散射特点,背散射技术天然对炸药、毒品等有机物敏感,可清晰分辨有机物和无机物。我公司产品在发扬这一优势的同时,凭借雄厚的技术实力,优化设备结构,在控制设备体积的前提下,使图像效果达到世界先进水平,可分辨0.32mm金属丝,噪点控制优秀。

图像质量明显优于国外同类产品,信噪比高于国外同类产品100多倍,实拍图对比如下:

a、我公司产品实拍图





                     纸箱中的线路清晰可见,药丸显示明显                 手包、手机、水、内部物品边缘清晰



 未标题-7

                                         剪子、匕首、电话清晰可见



b、和国外同类产品实拍图比较

未标题-8

                         左为国外同类产品,噪点明显较多

4)探测面积大,性能优越,做工优良,设备探测面积大,距离物体5cm时,视野宽度160mm,长度方向为扫描方向,无距离限制,扫描速度可达30cm/s,如设备拉远与被检物品距离,可进一步扩大探测面积。设备总重量约5.8kg,方便手持。ABS工程塑料外壳,结构坚固,做工优良。

5)辐射剂量低,续航时间长:    采用低能量射线机,且X线覆盖范围为极小的扫描点,因此辐射剂量极低,仅比环境本底辐射略高,适合长时间手持使用。



二、设备主要用途:

1)房屋安全检查:

可对房屋中墙面、桌椅、家具进行检测,扫描其中是否有夹层,秘拍秘录窃听设备。

2)临时设卡安检:

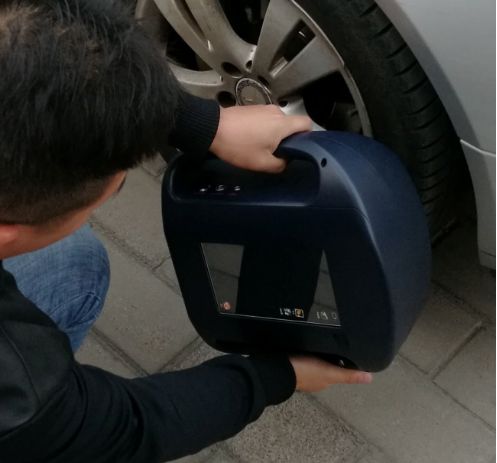

轻便便携,可在临时设卡时,随时对过卡箱包、车辆轮胎或车内座椅和夹层、散装货物或打包木箱等进行检查,看是否夹带有违禁或危险物品。

3)疑似爆炸物:

可对在墙角,靠墙或悬空的可疑物品进行扫描,不用移动可疑物品。

4)大型邮包检查:

对大型邮包可直接在邮件分拣线进行检查,不用移动被检物品,无厚度限制。

5)场地安检:

除检查箱包之外还可检查人体可疑部位及鞋底等不易检查的地方。


未标题-10

未标题-9



三、性能参数:

1、采用背散射检测方式,可探测可疑包裹、墙壁、家具、汽车轮胎和车内空间,单面检测成像不需要在被检物品背后设置任何成像装置。

2、产品拥有自主知识产权,拥有手持式背散射成像仪国家发明专利。

3、一体式机身设计,图像显示处理终端为8寸屏幕平板电脑,显示屏也可以取下作为控制用平板电脑单独使用。平板电脑安装在背散射主机背面,操作人员单人操作时,设备扫描时同时实时显示图像,操作人员操作同时可直接看到图像

4、拥有双激光定位,方便快速确定扫描位置。

5、软件:全中文操作界面,采集图像可按日期分组管理;具有图像增强、窗宽窗位调节、缩放、图像导入导出、反色、平滑、拼接、伪彩色增强、标记标定等图像处理功能;具有11种不同的伪彩色设置方案。

6开机无需预热;支持一键操作,按下检测按键后立即开始扫描,松开检测按键后停止扫描

7图像分辨力:能分辨0.32mm金属丝,实拍塑料板上的0.32mm金属丝,肉眼可识别图像中的金属丝。

8穿透力:能分辨2mm钢板后的有机玻璃或肥皂。

9、探测面积:设备距离物体50mm时,检测宽度不小于160mm,长度方向无限制。

10、检测速度:300mm/,图像即扫即得。

11、供电:锂电池供电,电池续航时间大于4小时。

12、设备重量: 5.8kg(不含电池)

13、外形尺寸:212mm x 300mm x 143mm(不含把手)。

14、所有设备可放在一个仪器箱中。
